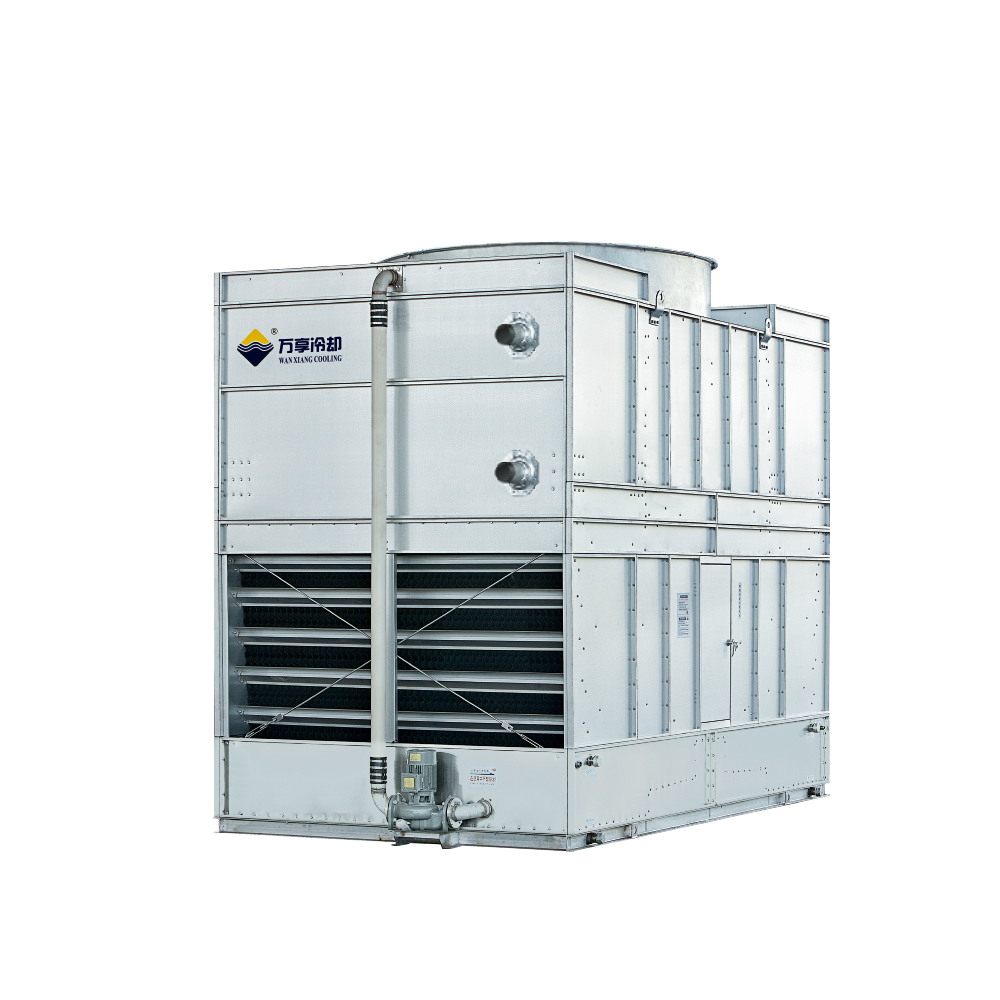

型號：FZHL-341---FZHL-434QG
額定功率：6.2kw---70kw
電壓：380V/50HZ
名義工況排熱量：450kW--6550kW
長：2250mm--4350mm
寬：3792mm--7960mm
高：3550mm--6050mm
產品原理
HL系列蒸發冷凝器盤管內的高溫氣態制冷劑與盤管外的噴淋水和空氣進行熱交換，管內制冷劑由氣態逐漸被冷凝為液態。引風機的超強風力使噴淋水完全覆蓋在盤管表面，水借風勢，換熱效果顯著增高。噴淋水和空氣吸收熱量后溫度升高，部分水由液態變成水蒸氣，蒸發潛熱帶走大量的熱，熱空氣中的水被擋水板截住收集到PVC熱交換層中。PVC熱交換層中的水被流過的空氣冷卻，溫度降低，進入集水槽中，再由循環水泵送入噴淋水系統中，繼續循環。散失到空氣中的水份由水位調節器控制補充。
產品特點
HL型蒸發式冷凝器采用盤管雙邊布置，使空氣流動空間更大，出風喉口更大，采用低轉速寬葉面航空機翼葉片，運行噪聲較低； 較大機型采用齒輪減速驅動電機，驅動效率和電機效率都可以做得更高，整機效率對比普通蒸發冷效率高20%以上。
采用風水同向的設計方式，使內部盤管的散熱更徹底，結合噴淋水流經PVC填料被風的二次散熱，實現蒸發式冷凝器的高效換熱，同時風水同向最大程度減少管壁結垢和干點的形成。
